クリンプ金網（G3553）

クリンプ金網とは、線材を歯車によって波状にクリンプ加工した線を、縦横に組み合わせて製作したものです。クリンプ金網は、線径と網目で種類を表します。線にクリンプ加工をして製作するため、網目は正確に保持され、平織金網では製作できない太い線径や大きな網目も製作可能です。材質はステンレス、亜鉛メッキ鉄線がございます。在庫品と特注品がございます。下記規格表をご参照ください。

クリンプ金網の写真

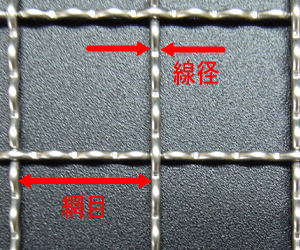

クリンプ金網は、線径と網目で種類を表します。写真は、線径3.0mmｘ30mm目

線径の許容差
4.0mm	±0.10mm
3.0mm、2.5mm	±0.08mm
1.9mm	±0.06mm
1.5mm	±0.05mm
網目の許容差は±3％

材質はステンレス、亜鉛メッキ鉄線がございます。切り売りの場合は、担当者までご連絡くださいますようお願いします。
写真

をクリックいただければ、PDFファイルにて原寸大に近い写真をご覧いただけます。

SUS304製クリンプ金網
線径 mm	網目 mm	幅 mm	長さ	1本重量 kg	㎡重量	開孔率％	切売	写真
3	25	1000mm	15ｍ	70.5	4.7	80	○
3	30	1000mm	15ｍ	60.0	4.0	83	○
2.5	20	1000mm	15ｍ	58.5	3.9	79	○
2.5	25	1000mm	15ｍ	48.0	3.2	83	○
2.5	30	1000mm	15ｍ	40.5	2.7	85	○
2	10	1000mm	15ｍ	69.0	4.6	69	○
1.9	10	1000mm	15ｍ	64.5	4.3	71	○
1.9	12	1000mm	15ｍ	54.0	3.6	75	○
1.9	15	1000mm	15ｍ	45.0	3.0	79	○
1.9	18	1000mm	15ｍ	37.5	2.5	82	○
1.9	20	1000mm	15ｍ	34.5	2.3	83	○
1.9	25	1000mm	15ｍ	28.5	1.9	86	○
1.5	8	1000mm	15ｍ	48.0	3.2	71	○
1.5	10	1000mm	15ｍ	40.5	2.7	76	○
1.5	10	1200mm	15ｍ	48.6	2.7	76	○
1.5	11	1000mm	15ｍ	37.5	2.5	77	○
1.5	12	1000mm	15ｍ	34.5	2.3	79	○
1.5	15	1000mm	15ｍ	45.0	3.0	83	○
1.5	20	1000mm	15ｍ	34.5	2.3	87	○
1.2	10	1000mm	15ｍ	25.5	1.7	80	○
切売り可能　1m幅ｘ1ｍ以上から販売。１本は1ｍｘ15ｍ。特注品で少量製作可能

亜鉛めっき鉄線製クリンプ金網
線径 mm	網目 mm	幅 mm	長さ	1本重量 kg	㎡重量	開孔率％	切売
3.2	30	910mm	15ｍ	58.9	4.3	81.6	×
3.2	30	1000mm	15ｍ	64.7	4.3	81.6	×
3.2	25	910mm	15ｍ	69.3	5.1	78.6	×
3.2	25	1000mm	15ｍ	76.1	5.1	78.6	×
2.6	30	910mm	15ｍ	41.5	3.0	84.7	×
2.6	30	1000mm	15ｍ	45.6	3.0	84.7	×
2.6	25	910mm	15ｍ	49.0	3.6	82	×
2.6	25	1000mm	15ｍ	53.9	3.6	82	×
2.6	20	910mm	15ｍ	59.8	4.4	78.3	×
2.6	20	1000mm	15ｍ	65.7	4.4	78.3	×
2.6	18	910mm	15ｍ	65.7	4.8	76.4	×
2.6	18	1000mm	15ｍ	72.2	4.8	76.4	×
2.6	15	910mm	15ｍ	76.9	5.6	72.6	×
2.6	15	1000mm	15ｍ	84.5	5.6	72.6	×
2	25	910mm	15ｍ	44.2	3.2	85.7	×
2	25	1000mm	15ｍ	48.6	3.2	85.7	×
2	20	910mm	15ｍ	34.1	2.5	82.6	×
2	20	1000mm	15ｍ	37.5	2.5	82.6	×
2	18	910mm	15ｍ	37.6	2.8	81	×
2	18	1000mm	15ｍ	41.3	2.8	81	×
2	15	910mm	15ｍ	44.2	3.2	77.9	×
2	15	1000mm	15ｍ	48.6	3.2	77.9	×
2	12	910mm	15ｍ	53.7	3.9	73.5	×
2	12	1000mm	15ｍ	59.0	3.9	73.5	×
2	10	910mm	15ｍ	62.5	4.6	69.4	×
2	10	1000mm	15ｍ	68.7	4.6	69.4	×
1.6	20	910mm	15ｍ	22.3	1.6	85.7	×
1.6	20	1000mm	15ｍ	24.5	1.6	85.7	×
1.6	15	910mm	15ｍ	28.9	2.1	81.7	×
1.6	15	1000mm	15ｍ	31.8	2.1	81.7	×
1.6	12	910mm	15ｍ	35.4	2.6	77.9	×
1.6	12	1000mm	15ｍ	38.9	2.6	77.9	×
1.6	10	910mm	15ｍ	41.4	3.0	86.2	×
1.6	10	1000mm	15ｍ	45.5	3.0	86.2	×
切売り不可。910mm幅ｘ15ｍ-１本から販売。特注品で少量製作可能

線径1.5mmｘ15mm目	線径2.5mmｘ30mm目	線径3.0mmｘ25mm目

ご希望の寸法、線径、網目で別注製作もできます。
詳しくは下記特注品クリンプ金網を参照ください。

在庫品クリンプ金網について
在庫	在庫品
購入ロット	定尺幅ｘ15ｍ-1本
寸法カット	ステンレスは、1ｍｘ1ｍ-1枚から。亜鉛引鉄線製は、910mm幅ｘ15ｍから販売
納期	ご注文日の翌日出荷。一部即日出荷可能。寸法カットは5日～1週間程度
決済	銀行振込み　代引き（着払い）
サンプル	お問い合わせください
加工品	対応可
お問い合わせ例	ステンレスクリンプ金網　線径1.5mmｘ10mm目　1ｍｘ1ｍ-1枚亜鉛引鉄線クリンプ金網　線径1.6mmｘ12mm目　910mmｘ15ｍ-1本
備考

クリンプ金網は即納品の他に線径、網目を自由に選定できる特注品がございます。製作範囲は、下記規格表を参照くださいますようお願いします。寸法別に製作は可能ですが、寸法公差±0mmは出来かねます。寸法公差は±3mm程度は必要です。（ただし1000mm以上の場合は±5mm）ご注文の際は、材質（ステンレスまたは亜鉛メッキ鉄線）、線径、網目、必要寸法、枚数をお知らせくださいますようお願いします。別注ですので納期は1週間から10日間かかります。納期が間に合わない場合は、在庫品クリンプ金網をご覧下さい。別注品は、少ロットでは対応できない場合がございますので、担当者までお問い合わせ下さいますようお願いします。

網目/線径		線径（mm）
網目/線径		1.5	1.9	2.5	3.0	4.0	5.0
網目（mm）	1.5	△	×	×	×	×	×
	2	△	△	×	×	×	×
	2.5	△	△	△	×	×	×
	3	△	△	△	△	△	×
	4	△	△	△	△	△	×
	5	△	△	△	△	△	△
	6	○	△	△	△	△	△
	7	○	△	△	△	△	△
	8	○	○	△	△	△	△
	9	○	○	△	△	△	△
	10	○	○	○	△	△	△
	11	○	○	○	△	△	△
	12	○	○	○	○	△	△
	15	○	○	○	○	○	△
	18	○	○	○	○	○	△
	20	○	○	○	○	○	○
	23	○	○	○	○	○	○
	25	○	○	○	○	○	○
	28	○	○	○	○	○	○
	30	×	○	○	○	○	○
	35	×	○	○	○	○	○
	40	×	○	○	○	○	○
	50	×	×	○	○	○	○
	60	×	×	×	○	○	○
	70	×	×	×	×	○	○
	80	×	×	×	×	×	○
	90	×	×	×	×	×	○
	100	×	×	×	×	×	○
×線径より小さい網目は製作不可 △網目が線径の4倍以下の場合はダブルクリンプにて製作可能 ○クリンプ金網製作範囲 ×網目が線径の20倍を越えるとバランスがくずれ製作不可網目1.5mm～10mmまでは、平織金網にて対応できます。

規格表PDF

線径2.5mmｘ45mm目	線径1.9mmｘ20ｘ40mm目	線径4.0mmｘ40mm目

特注クリンプ金網について
在庫	受注生産
購入ロット	ご相談
寸法カット	受注生産のため、寸法に応じて製造します。
納期	1週間～10日間程度
決済	銀行振込み　佐川急便代引き（着払い）
サンプル	お問い合わせください
加工品	対応可
お問い合わせ例	ステンレスクリンプ金網　線径1.5mmｘ18mm目　500mmｘ500ｍ-60枚
関連ページ	ファインメッシュ金網
備考	ステンレス、亜鉛引鉄線以外の材質につきましては、ロットご相談になりますが、お問い合わせください。

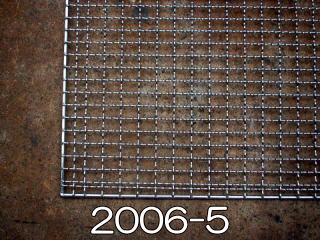

1

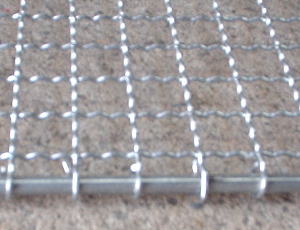

~~周囲にφ4mm枠を取り付け金網の縁を丸棒に巻きつけて加工しています。数量ご相談。~~ 現在巻き付け加工は行っておりません

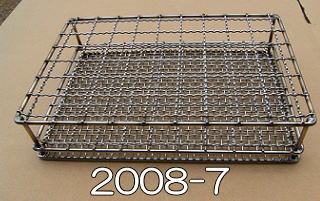

2

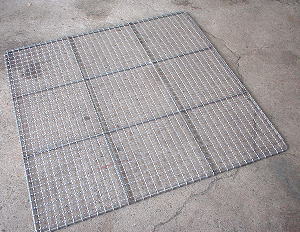

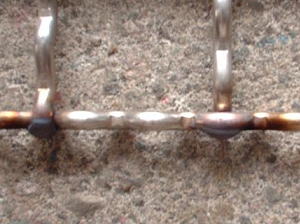

突き出し部をアルゴン溶接し、線の引っ掛かりを防止しています。

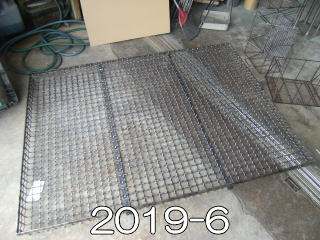

3

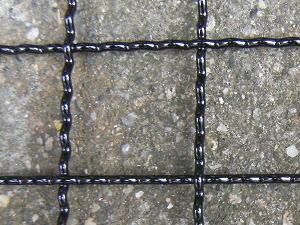

亜鉛メッキ鉄線クリンプ金網　線径2.0mmｘ30mmに粉体塗装（黒色）をしました。
