振動ふるい
| 振動ふるいは、両サイド2辺にフックを施工します。フック形状はNO1〜NO5までございます。平織金網、クリンプ金網、フラットトップ金網などが使用されます。 |
 |
|

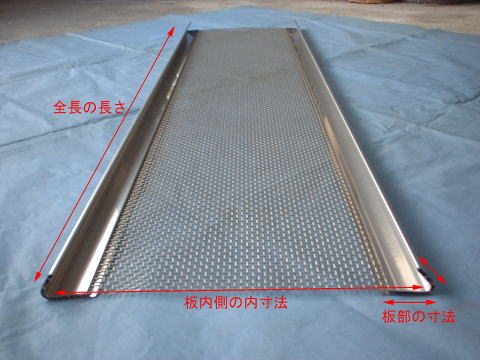

| 写真はフックNO，4です |
| フ ッ ク 型 |
写真 | 金網 線径 |
フックの様式 |
各部の寸法 |
||
| S mm |
H mm |
A 角度 |
||||
| NO1 |  |
7.0mm 以上 |
 |
30 | - | 60 |
| NO2 |  |
7.0mm 未満 〜 4.0mm 以上 |
 |
30 | 30 | 60 |
| NO3 |  |
4.0mm 未満 〜 1.4mm 以上 |
 |
30 | 30 | 60 |
| NO4 |  |
1.4mm 未満 〜 0.5mm 以上 |
 |
30 | 30 | 45 |
| NO5 | 0.5mm 未満 |
 |
30 | 30 | 45 | |
