金網・メッシュについて
| 金網・メッシュ、網目、ピッチについて、平織り金網、溶接金網、クリンプ金網を例にご説明いたします。 |
| ①平織り金網の場合 | |
| 平織り金網は、線径とメッシュで種類を表します。 下の写真ですと、線径1.1mmｘ4メッシュ（25.4mm＝1インチに4ヶ網目がある）になります。 網目の計算方法 ①ピッチの計算 ピッチ＝25.4mm÷4メッシュ＝6.35mm ②（ピッチ6.35mm）-（線径1.1mm）＝5.25mm目 網目は5.25mmになります。 |
|
 |
 |
| ②溶接金網、ファインメッシュの場合 | |

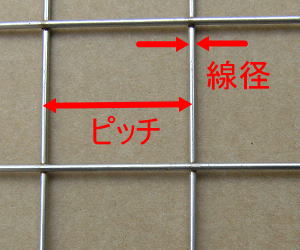

| 溶接金網（G3551)とは縦線と横線を直角に配列させ、交わった点を電気抵抗溶接して製造します。交点は溶接で止まっているため 、目崩れの心配がございません。ワイヤーメッシュとも呼ばれており、材質は、鉄とステンレスの2種類ございます。溶接金網とファインメッシュ金網の場合は、線径とピッチで種類を表します。（ファインメッシュの一部はメッシュ表示）写真は、線径2.6mmｘ50mmP 50mmP＝線の中心から中心までの長さ | |
 |
|
| ③クリンプ金網 | |
| クリンプ金網とは、線材を歯車によって波状にクリンプ加工した線を、縦横に組み合わせて製作したものです。クリンプ金網は、線径と網目で種類を表します。写真は、線径3.0mmｘ30mm目 | |
 |
 |
| 用語説明 | ||||
| メッシュ | 1インチ（25.4ｍｍ）の中にある目数を表す（①写真は4メッシュ） | |||
| 線径 | 線の太さを表す。mmで表示 | |||
| 網目 | 網目の空間（内寸）を表す。mm表示 網目の計算方法 網目＝（25.4÷メッシュ）-線径 |
|||
| ピッチ | 線の中心から中心までの長さ。線径＋網目。主に溶接金網、ファインメッシュで使われる。 ピッチの計算方法 ピッチ＝25.4÷メッシュ |
|||
| 開孔率 | 面積当たりの開口部の割合。％で表示します。 開孔率の計算方法
|
|||
| 使用している製品の金網の種類 | ||
| 焼き網 | 亜鉛メッキクリンプ金網 線径1.2mm～2.5mmｘ10mm目～15mm目 | |
| 家庭用ザル | ステンレス平織り金網6.5メッシュ～14メッシュ程度 （網目は、3mm目～1.4mm目程度） |
|
| 茶漉し網 | ステンレス平織り金網40メッシュ程度 （網目は、0.5mm目程度） |
|
